A régulateur de pression de carter(CPR) est un dispositif de protection essentiel utilisé dans les systèmes de réfrigération et de climatisation pour éviter les dommages au compresseur causés par une pression d'aspiration excessive lors du démarrage ou des changements soudains de charge. Cet article explore ses principes de fonctionnement, ses applications industrielles, ses considérations d'installation, ses problèmes courants et ses stratégies de maintenance. En comprenant comment un CPR stabilise la pression du système et protège les compresseurs contre les surcharges, les ingénieurs et les techniciens peuvent améliorer considérablement la fiabilité, l'efficacité et la durée de vie du système.

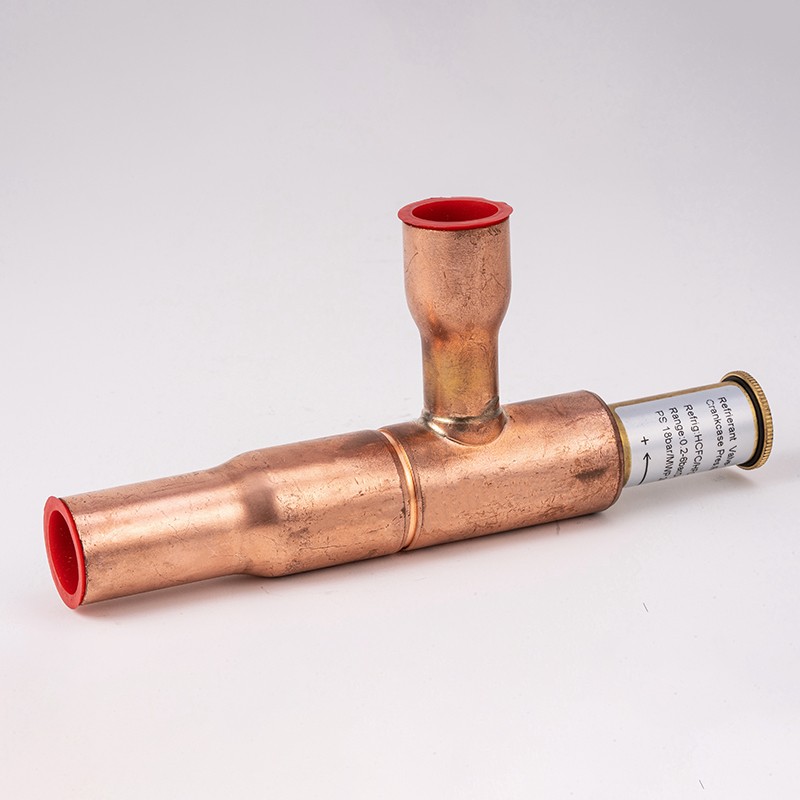

Un régulateur de pression de carter est une vanne mécanique installée dans les systèmes de réfrigération pour contrôler la pression entrant dans le carter du compresseur. Sa fonction principale est de limiter la pression d'aspiration pendant le démarrage ou après les cycles de dégivrage, évitant ainsi la surcharge du compresseur et les pannes mécaniques potentielles.
Dans les systèmes de réfrigération, en particulier ceux utilisant des compresseurs de grande capacité ou des évaporateurs à basse température, des fluctuations soudaines de pression peuvent créer de graves contraintes sur les composants du compresseur. Le CPR agit comme un tampon protecteur, assurant des transitions de pression douces et contrôlées.
Les systèmes de réfrigération modernes fonctionnent dans des conditions exigeantes. Sans régulation adéquate de la pression, les compresseurs peuvent subir :
Le régulateur de pression du carter joue un rôle essentiel dans la prévention de ces problèmes en garantissant que les niveaux de pression restent dans des limites opérationnelles sûres.
Dans les grandes installations de réfrigération commerciale, telles que les entrepôts frigorifiques ou les systèmes de refroidissement industriels, les CPR ne sont pas facultatifs : ils sont essentiels à la sécurité et à l'efficacité opérationnelles.
Le CPR fonctionne sur la base d'un mécanisme à diaphragme à ressort. Il ajuste automatiquement l'ouverture en fonction de la pression en aval (pression du carter).
Lorsque la pression d'aspiration dépasse une limite prédéfinie, la vanne se ferme partiellement, limitant le débit de réfrigérant dans le compresseur. Une fois la pression stabilisée, la vanne se rouvre progressivement.
Étapes opérationnelles clés :
Cet ajustement dynamique garantit que le compresseur fonctionne dans des limites mécaniques et thermiques sûres.
Différents systèmes de réfrigération nécessitent différentes configurations CPR. Les types les plus courants comprennent :
| Taper | Description | Meilleur cas d'utilisation |
|---|---|---|
| RCR mécanique standard | Vanne de régulation à membrane à ressort | Systèmes de réfrigération générale |
| RCP réglable | Permet le réglage manuel des limites de pression | Applications industrielles flexibles |
| RCP de haute précision | Conçu pour les systèmes de contrôle de température sensibles | Réfrigération médicale et de laboratoire |
| RCR robuste | Conçu pour les gros compresseurs industriels | Centres de stockage frigorifique et logistiques |
Les régulateurs de pression de carter sont largement utilisés dans plusieurs industries en raison de leur fiabilité et de leurs fonctions de protection.
Dans chacune de ces applications, le maintien d’une pression stable du compresseur est essentiel pour la qualité du produit et l’efficacité énergétique.
Malgré leur durabilité, les systèmes de RCP peuvent rencontrer des défis opérationnels :
Ces problèmes entraînent souvent un refroidissement inefficace, une consommation d'énergie accrue, voire une panne du compresseur s'ils ne sont pas résolus rapidement.
Le choix du bon régulateur de pression de carter dépend des exigences du système et des conditions de fonctionnement.
Les principaux facteurs de sélection comprennent :
Un CPR correctement sélectionné garantit la stabilité du système à long terme et réduit considérablement les coûts de maintenance.
Une maintenance régulière des systèmes CPR est essentielle pour garantir des performances optimales et prévenir les pannes du système.
Liste de contrôle d'entretien :
Conseils de dépannage :
| Appareil | Fonction principale | Différence avec la RCR |
|---|---|---|
| Détendeur | Contrôle le débit de réfrigérant dans l'évaporateur | Le CPR régule la pression d'aspiration du compresseur, pas le débit de l'évaporateur |
| Soupape de surpression | Empêche la surpression du système | La RCP gère la pression d'aspiration opérationnelle, pas le déclenchement d'urgence |
| Régulateur de pression d'aspiration | Maintient la pression de l’évaporateur | Fonction similaire mais moins axée sur la protection du compresseur |
Q1 : Quel est l’objectif principal d’un régulateur de pression de carter ?
Il protège le compresseur en limitant la pression d'aspiration lors du démarrage et du fonctionnement.
Q2 : Où le CPR est-il installé dans un système ?
Il est généralement installé dans la conduite d'aspiration avant le compresseur.
Q3 : Un système peut-il fonctionner sans CPR ?
Oui, mais cela augmente considérablement le risque de dommages au compresseur dans les applications exigeantes.
Q4 : À quelle fréquence la RCR doit-elle être vérifiée ?
Au moins tous les 3 à 6 mois en fonction de la charge du système et de l'environnement.
Q5 : Qu’est-ce qui cause l’échec de la RCP ?
Les causes courantes incluent la contamination, l’usure des composants internes et des réglages de pression incorrects.
Le régulateur de pression de carter est une protection essentielle dans les systèmes de réfrigération modernes. En contrôlant la pression d'aspiration et en protégeant les compresseurs contre les surcharges, il garantit la stabilité du système à long terme, l'efficacité énergétique et la réduction des coûts de maintenance.
Qu'il soit utilisé dans les entrepôts frigorifiques, la transformation des aliments ou les systèmes CVC industriels, le CPR joue un rôle central dans le maintien de performances fiables dans des conditions fluctuantes.
Une sélection, une installation et une maintenance appropriées sont essentielles pour maximiser ses avantages et garantir un fonctionnement ininterrompu dans des environnements exigeants.
